Sanierung im Bestand
Direktmontage auf Beton, Ziegel oder Holzbalken. Geringe Aufbauhöhe, trockene Montage.
Für Planer & Architekten
Heizen und Kühlen,
das in der Architektur verschwindet.
Die DHS-Klimaplatte macht Decke oder Wand zur Heiz- und Kühlfläche – mit wenigen Zentimetern Aufbau, ohne Unterkonstruktion und mit einer Tonoberfläche, die gestalterisch frei bleibt. Hier finden Sie die Eckdaten für Ihre Planung.
Technische Eckdaten
Das System in Zahlen.
Holzweichfaserträger mit eingelegtem Kunststoffregister nach dem Tichelmann-Prinzip, trocken montiert und mit Ton verspachtelt. Blindplatten ohne Register schließen Randstreifen und Restflächen in gleicher Stärke.
Die Holzweichfaser dämmt nach oben und puffert Wärme und Kälte. Die Tonoberfläche puffert die Luftfeuchte. Unser Leistungsumfang beginnt am Unterverteiler und endet bei der malerfertigen Oberfläche.
- Plattenformat
- 138,5 × 57 cm
- Plattenstärke
- 2 cm
- Fläche je Platte
- 0,79 m²
- Gewicht je Platte
- 7 kg
- Fertiger Aufbau (Direktmontage)
- ca. 2,7 cm
- Flächengewicht fertig
- max. ca. 15 kg/m²
- Vorlauftemperatur Heizen
- unter 30 °C
- Taupunktüberwachung
- nicht erforderlich (Ton)
- Trägerplatte
- Holzweichfaser
- Register
- Kunststoffrohre, Tichelmann-Prinzip
- Rohrabstand
- 8 cm
- Oberfläche
- EMOTON-Ton (DHS-Montage)
- Einsatz
- Decke und Wand
- Unterkonstruktion
- nicht erforderlich
- Regelung
- über die Vorlauftemperatur, außentemperaturgeführt
- Leistung DHS
- ab Unterverteiler bis malerfertige Oberfläche
Wo das System seine Stärken ausspielt.
Erfahrungen aus über 400 Projekten in Österreich und Deutschland.
Hotel & Gewerbe
Leise, zugfrei und unsichtbar: keine Geräte im Raum, gleichmäßige Temperatur in Zimmern, Büros und Praxen.
Wärmepumpe & Kühlen
Niedrige Vorlauftemperaturen beim Heizen, Kühlen über dieselbe Fläche – ein System für das ganze Jahr.
Akustik integriert
Klimaplatten lassen sich in Akustikdecken einbetten – wie im VIP-Bereich des SCR Altach mit über 1.000 m².
Leuchten & Einbauten
Leuchten und Auslässe werden im Verlegeplan berücksichtigt. In der Sparkasse Rattenberg sind über 300 Leuchten integriert.
Natürliche Materialien
Die Holzweichfaser dämmt nach oben und puffert Wärme und Kälte. Der Ton puffert die Feuchte und ist zugleich Gestaltungselement.
So arbeiten wir mit Ihnen zusammen.
Ein Ansprechpartner von der ersten Idee bis zur Inbetriebnahme.
Vorabstimmung
Nutzung, Flächen, Untergrund und Haustechnik. Gerne frühzeitig, schon in der Entwurfsphase.
Auslegung
Belegung, Aufbauvariante und Oberfläche – abgestimmt mit Haustechnikplanung und Installationsbetrieb.
Verlegeplan
Projektbezogener Plan mit Plattenaufteilung, Rohrführung, Leuchten und Aussparungen.
Ausführung
Montage, Anschluss und Tonoberfläche durch DHS – oder Begleitung Ihres Ausführungsbetriebs. Die Inbetriebnahme übernimmt der Installateur.
Unterlagen für Ihre Planung.
Weitere Unterlagen für Ihr Projekt senden wir Ihnen gerne zu.
Projekte zum Nachlesen.
Alle Referenzen
Hotellerie
Parkhotel Egerner Höfe
Rottach-Egern am Tegernsee
~4.000 m² Decke · ~2.500 m² Wand
Projekt ansehen
Naturhotel

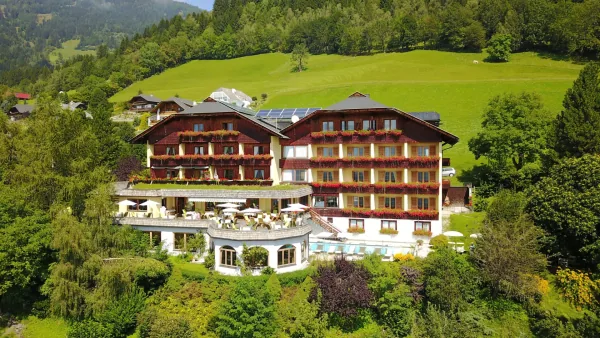

Naturhotel Alpenrose
Obermillstatt, Kärnten
30 Zimmer · rund 600 m² Klimadecke
Projekt ansehen
Sport · VIP-Bereich

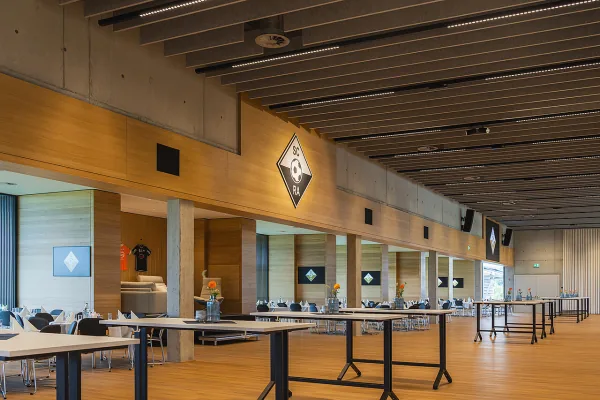

Stadion SCR Altach
Altach, Vorarlberg
Über 1.000 m² Deckenkühlung
Projekt ansehen
Ihr Ansprechpartner
Ihr Projekt in der Planung?
Sprechen Sie uns früh an. Dann lassen sich Belegung, Leuchten und Haustechnik am einfachsten abstimmen.
Daniel Hofer · Geschäftsführer
